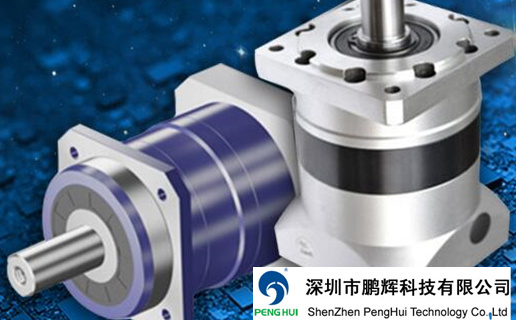

伺服減速箱 行星伺服減速機的安裝步驟



　　1、安裝前確認伺服行星減速機的各種配件是否完好無損，并且嚴格檢查電機與減速機相連接的各部位尺寸是否匹配，這里是電機的定位凸臺、輸入軸與減速機凹槽等尺寸及配合公差。



　　2、旋下減速機法蘭外側防塵孔上的螺釘，調整PCS系統夾緊環使其側孔與防塵孔對齊，插入內六角旋緊。之后，取走電機軸鍵。



　　3、將電機與減速機自然連接。連接時要保證減速機輸出軸與電機輸入軸同心度一致，且二者外側法蘭平行。如同心度不一致，會導致電機軸折斷或減速機齒輪磨損。另外，在安裝時，嚴禁用鐵錘等擊打，防止軸向力或徑向力過大損壞軸承或齒輪。一定要將安裝螺栓旋緊之后再旋緊緊力螺栓。安裝前，將電機輸入軸、定位凸臺及減速機連接部位的防銹油用汽油或鋅鈉水擦拭凈。其目的是保證連接的緊密性及運轉的靈活性，并且防止不必要的磨損。



　　注意：在電機與減速機連接前，應先將電機軸鍵槽與緊力螺栓垂直。為保證受力均勻，先將任意對角位置的安裝螺栓旋上，但不要旋緊，再旋上另外兩個對角位置的安裝螺栓然后逐個旋緊四個安裝螺栓，旋緊緊力螺栓。所有緊力螺栓均需用力矩板手按標明的固定扭力矩?cái)?shù)據進行固定和檢查。減速機與機械設備間的正確安裝類同減速機與驅動電機間的正確安裝。關鍵是要保證減速機輸出軸與所驅動部分軸同心度一致。



　　正確的安裝伺服行星減速機，是保證機械設備正常運行的關鍵環節之一。因此，在安裝行星減速機時，一定要嚴格按照安裝使用事項，認真地裝配和使用。
